LED產業應用方案

分析類型

適用項目



可靠度測試

環境測試、電氣測試、亮度測試

X-光射線檢測服務

X-光射線非破壞性檢測

故障定位

熱顯像、紅外線微光顯微鏡、雷射光束電阻異常偵測

表面型態

光學干涉形貌儀、掃描式電子顯微鏡、穿透式電子顯微鏡

薄膜種類及厚度

掃描式電子顯微鏡/X光微區分析、穿透式電子顯微鏡/X光微區分析

晶片結構

 掃描式電子顯微鏡/X光微區分析、穿透式電子顯微鏡/X光微區分析

晶體缺陷觀察(差排)

穿透式電子顯微鏡

元素深度分布圖

穿透式電子顯微鏡/掃描式電子顯微鏡、二次離子質譜儀

汙染物鑑定分析

歐傑電子顯微鏡、X-光學電子能譜分析儀









可靠度測試

可靠度測試服務

測試類型

     適用項目


Environmental Test

  • Temperature Cycling Test (TCT) & Thermal Shock Test (TST)
  • High Temperature Storage Test (HTST) & Low Temperature Storage Test (LTST)
  • Temperature & Humidity Storage Test (THST)
  • Temperature & Humidity with Bias Test (THB Test)
  • Vibration Test / Mecharical Shock Test / Drop Test
  • Pre-conditionong Test (MSL 1-6) & Reflow Test
  • Solderability Test
  • Autoclave (AC) Test & PCT (US-HAST) Test

Electrical

Test

  • Operation Lift Test (OLT) & Bias Lift Test (BLT)
  • High Temperature Reverse / Gate Bias (HTRB / HTGB) Test
  • Highly Accelerated Stress Test (HAST)
  • High Humidity High Temperature Reverse Bias (H3TRB) Test
  • Power & Temperature Cycle (PTC) Test
  • Hot Carrier Test (HCI)
  • Deliverables for recommended board design

LED Lighting

Test

  • Temperature & Humidity Storage / On-off Plus Operation
  • High / Low Temperature Storage / On-off Plus Operation
  • Highly Accelerated Stress Test / On-off Plus Operation
  • Thermal Shock (Air to Air) / On-off Plus Operation
  • High / Room / Low Temp. Burn-in Test / On-off Plus Operation

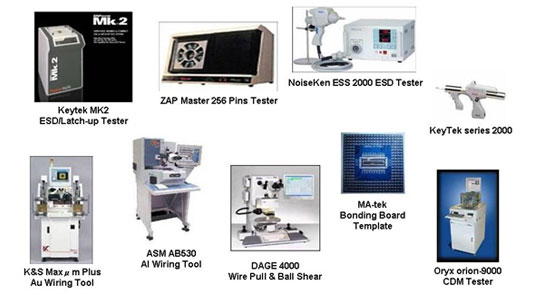

可靠度測試設備



靜電測試、電性栓鎖測試、打線



LED靜電測試







X-光射線檢測服務

X-光射線顯像



LED的X-光射線檢測







故障定位

熱顯像、紅外線微光顯微鏡、雷射光束電阻異常偵測

EMMI/InGaAs,OBIRCH 缺陷偵測定位



EMMI/InGaAs,OBIRCH 於故障分析應用







表面型態

光學干涉形貌儀



掃描式電子顯微鏡


掃描式電子顯微鏡俯視圖;LED晶粒表面粗化觀察









晶片結構及薄膜厚度

掃描式電子顯微鏡

掃描式電子顯微鏡橫切面圖





雙粒子束斷層掃描


 雙粒子束斷層掃描精密縱切面圖





穿透式電子顯微鏡


穿透式電子顯微鏡縱切面圖





(a)MQW and super lattice;(b)HR TEM of MQW;(c)PSS and buffer layer

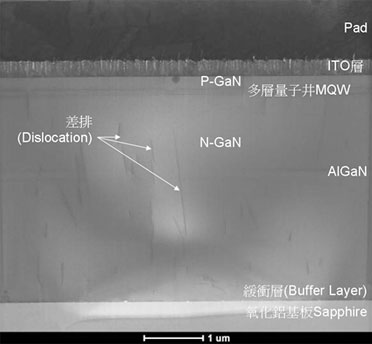

晶體缺陷觀察(差排)

穿透式電子顯微鏡(磊晶緩衝層的晶體缺陷)




指定區域拍攝穿透式電子顯微鏡,觀察排差的密度和排差的走向










物質深度分布圖

穿透式電子顯微鏡/X光微區分析,二次離子質譜儀

EM/EDX Line Profile – Blue LED – MQW and Superlattice


在超晶格層的In%可達到0.2at%的鑑定極限





Elemental Depth profile by SIMS


二次離子質譜儀可以有效改善縱深的解析度,閎康科技每日可提供5-10個試樣的分析服務
