晶圓表面的潔淨度會影響後續半導體製程及產品的良率,甚至在所有產額損失中,高達 50% 是源自於晶圓表面汙染。 |
晶圓表面的潔淨度對於後續半導體製程以及產品良率會造成一定程度的影響,最常見的主要污染包括金屬、有機物及顆粒狀粒子的殘留,而污染分析的結果可用以反應某一製程步驟、特定機台或是整體製程中所遭遇的污染程度與種類。早期曾有文獻指出,在製造過程中,因未能有效去除晶圓表面的污染而產生的耗損,在所有產額損失中,可能佔達 50% 以上的比例。
常見汙染在製程及產品中可能造成的影響,舉例來說,金屬污染會造成 p-n 結構中的漏電流,進而導致氧化物的崩潰電壓降低,以及載子生命週期的減少。有機污染物可能會導致晶圓表面產生非預期的疏水性質、增加表面的粗糙度、產生霧化 (haze) 表面、和破壞磊晶成的生長,且在未先移除汙染物的情況下,也會影響金屬污染的清洗效果。粒子污染則可能導致在蝕刻及微影製程中,產生阻塞 (blocking) 或遮蔽 (masking) 的效應;在薄膜成長或沈積過程中,產生針孔 (pinholes) 和微孔 (microvoids),若粒子顆粒較大且具有導電性,甚至會導致線路短路。
因此,如何確保晶圓表面無污染殘留一直是項重要的課題,在 1970 年代導入了以雙氧水為主的 RCA 混合物清洗液之後,已有多種不同的洗液配方被使用,像是傳統依序先以 1:1:5 的氨水:雙氧水:純水比例 (SC-1) ,而後使用 1:1:6 的鹽酸:雙氧水:純水比例(SC-2) 的兩步驟清洗過程[1]。不同清洗過程的效力,需要根據實際需求與目的,並依不同機台進行評估與檢測,其主要目的皆是希望藉由不同清洗過程的導入,可以將晶圓表面的污染進行清洗與去除。
金屬污染是三種污染中最常被討論的議題,可能來自於清潔、剝蝕、微影、沈積等過程中所使用的試藥,或是製程中所使用的機台,如烘箱、反應器、離子佈植等,亦有可能是對晶圓處理方式不慎所導致。 |
過去許多的分析技術及儀器都曾被用於金屬汙染的測定,包括歐傑電子能譜儀 (Auger Electron Spectroscopy, AES)、二次游離質譜儀 (Secondary Ion Mass Spectrometry, SIMS)、飛行式二次游離質譜儀 (Time of Flight-Secondary Ion Mass Spectrometry, TOF-SIMS)、拉塞福背散射光譜儀 (Rutherford Backscattering Spectrometry, RBS) 和石墨爐原子吸收光譜儀 (Graphite Furnace Atomic Absorption Spectrometry, GF-AAS) 等,但由於每種機台皆有其限制,例如因感度不足無法提供精準定量結果,只能進行極淺層的分析,或者無法同時進行多元素檢測,以及整體測定時間冗長等,都會使上述分析技術僅能達到有限的分析能力。
早先對於晶圓表面金屬的濃度檢測需求為 1010 atoms/cm2,隨著製程演進,偵測極限已降至 108 atoms/cm2 ,可以滿足此分析需求的技術以全反射式螢光光譜儀 (Total Reflection X-ray Fluorescence, TXRF) 與感應耦合電漿質譜儀 (ICP-MS) 兩種為主,該如何判斷此兩種檢測儀器的使用時機,發揮金屬汙染分析的最佳表現?
全反射式螢光光譜儀 (TXRF) - 利用 X 射線全反射原理,以極小角度的 X 射線激發晶圓片表面,獲得表面上的金屬污染物含量的映射圖,是一種高度表面敏感的分析技術,實現微量元素的分析檢測。 |
TXRF 具有非破壞性及可進行定點檢測的優點,在過渡金屬元素如銅、鐵的檢測中,偵測極限約在 109 – 1010 atoms/cm2 的程度,符合一般檢測及監測需求;唯在低質量數的金屬如鈉、鎂、鋁等,會有偵測極限偏高的現象;鋰、鈹、硼元素則無法檢測,另曾有文獻指出,TXRF 對於銅元素的測定有回收率偏低的狀況。TXRF 可以對樣品進行直測,或搭配滾珠法及氣相分解技術 (Vapor phase Decomposition, VPD) 的樣品前處理手法進行晶圓表面污染檢測。

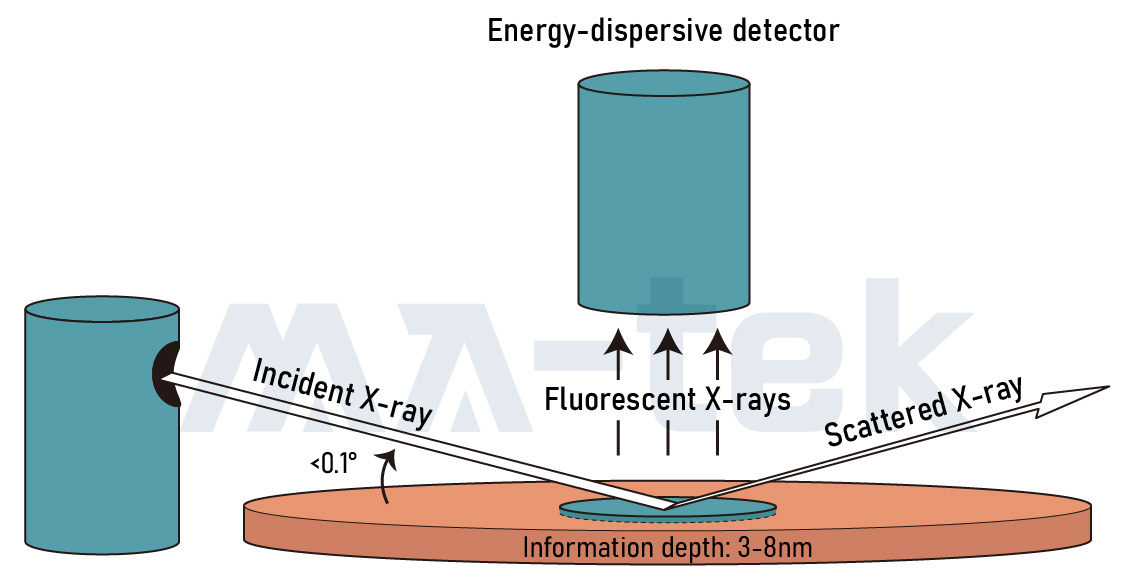

其測定的原理係使用單色的 X 光射源,以小於全反射角的角度入射至樣品表面,激發表面僅 3-8 nm 原子層厚度的樣品,其所產生的螢光會被置於垂直樣品表面的偵檢器所測得,藉由分析其能量波長來提供定性的資訊,訊號強度在經由檢量線的換算後即可求得定量結果。 |
欲提高儀器偵測能力達到 108 – 109 atoms/cm2 的偵測極限,可以考量搭配使用 VPD 或汽相處理技術 (Vapor Phase Treatment, VPT) ,對樣品進行濃縮前處理[2-4],或是採用同步輻射 (Synchrotron Radiation, SR) 光源增強入射光強度,來提升測定的偵測能力[5]。在 VPD 或 VPT 系統串聯使用中,不論是商業化機台,或是自行設計組裝的系統,主要都是將晶圓置放於高潔淨度的環境中,藉由氫氟酸蒸氣導入,使其凝結於親水性氧化矽表層,並以下列公式進行氧化矽的分解。
SiO2 + 6HF → H2SiF6 + 2H2O
H2SiF6 → SiF4 + 2HF
於晶圓表面凝結的液滴,在 VPD 中會進一步以傾斜晶圓角度匯集液滴,或是額外利用掃描溶液 (scanning solution) 幫助收集散佈於晶圓表面的液滴;同時,變成疏水性 (hydrophobic) 特性的矽晶圓表面也有助於液滴的完整收集,收集的液滴經過加熱而乾涸在晶圓表面後,即可進行檢測。掃描溶液的成份會因需求而略有差異,通常除氫氟酸酸液外,會包含可幫助 Cu 回收率提高的雙氧水[6]。在 VPD 過程中,除了訊號可以有效提升之外,氣態的 SiF4 及具揮發程度的 H2SiF6,會在測定前因為加熱或本身的揮發性而逸散,也有助於降低 Si 基質溶解對測定過程造成的干擾 / 抑制效應。
VPD 的效能主要受到兩個因素的影響,分別為酸液對污染物的溶解效率以及酸液的回收效率,其濃縮倍率可簡單透過測試晶圓表面積相對於後來液滴乾涸的測定面積來評估。由於將原本分佈於整片晶圓上不同位置的表面污染物集中 / 濃縮至某一點做測定,因此雖然提升了系統感度,卻也失去了原先定點檢測的空間解析度 (Spatial Resolution) 優勢,若是濃縮後的樣品若整體金屬濃度太高,也會使得 Cu 測定回收率低於 50%。
考量對於空間解析度的需求,若不將分散的液滴以掃描溶液收集,而是直接對晶圓加熱,使凝結的液滴分別乾涸於原處後直接進行測定,雖然其數據結果顯示偵測能力不如 VPD 系統,僅提高了約 1.5 – 5.0 倍,卻可以適度地保留空間解析度的優點[3]。而在以 SR 為光源的研究中顯示,使用較高強度的光源可得到較佳的偵測極限,另外藉由使用低於 Si edge 的輻射,激發表面的 Al 原子而非底材的 Si 原子,可以針對高於 1010 atoms/cm2 的 Al 污染進行檢測[7]。
在台灣除了較少有 TXRF 的委測資源外,上述所提的 SR 也非廣設的光源設備,台灣的 SR 光源主要位於新竹國家同步輻射中心 (National Synchron Radiation Research Center, NSRRC),因此也限制了以其增加 TXRF 感度的便利性與實用性。

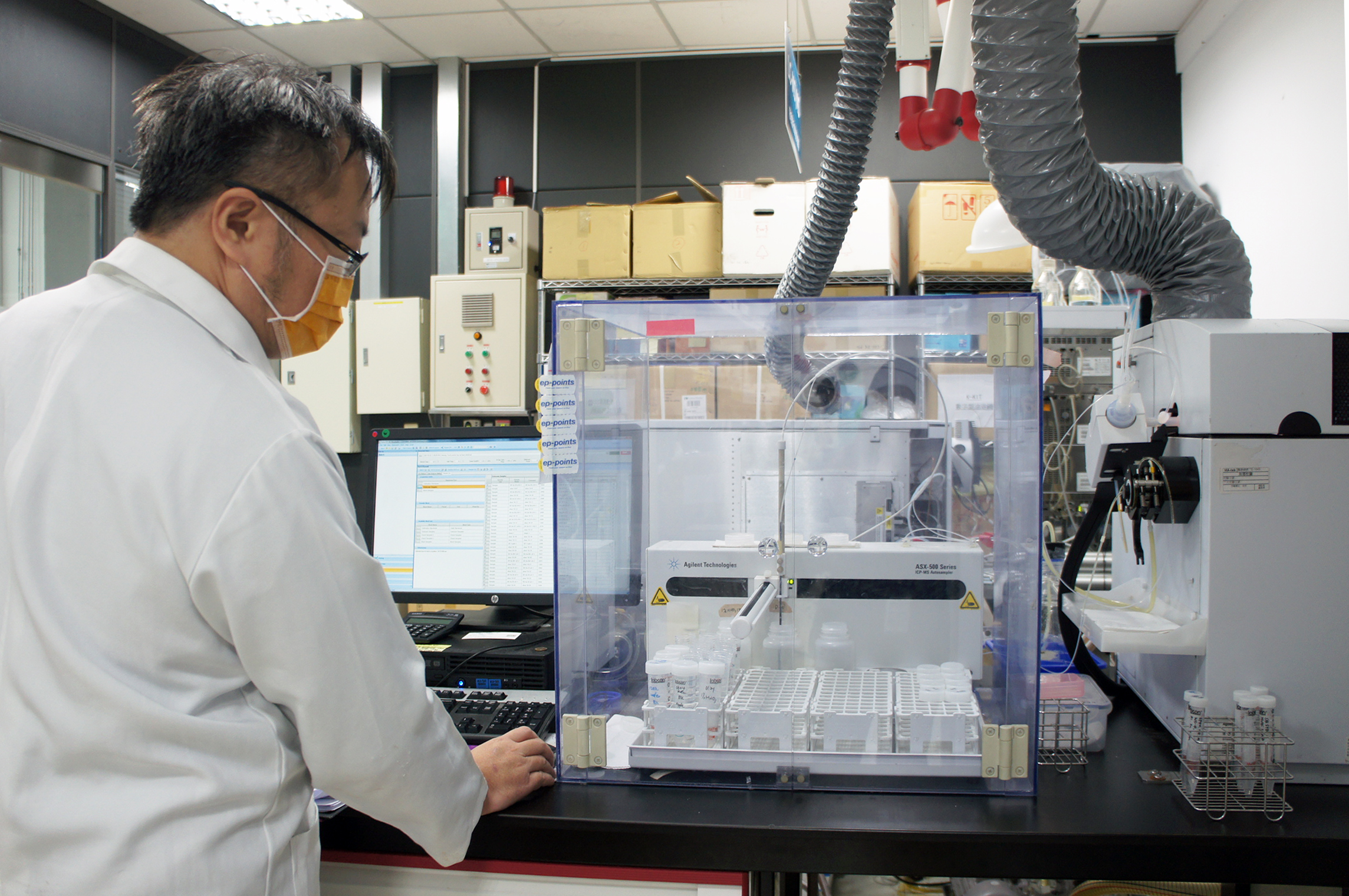

感應耦合電漿質譜儀 (ICP-MS) - 藉由高溫電漿破壞樣品基質成分,使用質譜儀分離離子進行量化分析,掃描靈敏且幾乎所有地球上的元素皆可偵測,具備強而有力的微量元素分析能力。 |
相較於較稀少的 TXRF,感應耦合電漿質譜儀 (Inductively Coupled Plasma Mass Spectrometry, ICP-MS) 在 1980 年代發展後,由於可藉由高溫電漿破壞樣品基質成分,並由高解析度與高靈敏度的質譜儀進行待測物解析和測定,目前已被廣泛應用於環境、生物、鑑識科學、材料分析等諸多領域當中,再與不同設備串聯 (hyphenation),可以達到許多特定的分析檢測需求目的。ICP-MS 可以測定的元素種類除了鹵素因為游離效率不佳而不適用外,其它不適用於 TXRF 或是無法檢測的低質量數元素,如鈉、鎂、鋁、鋰、鈹、硼等,皆可用 ICP-MS 得到良好的分析結果。於 8 吋及 12 吋矽晶圓表面檢測金屬污染時,對大部分金屬的偵測極限普遍落在 108 – 109 atoms/cm2 的偵測極限。
|
在晶圓表面的金屬污染檢測需求上,ICP-MS 需要先藉由氫氟酸分解晶圓表面原生 (native) 或沉積 (deposited) 的氧化矽膜層或氮化矽膜層,才能對收集的酸液進行分析檢測,並將結果換算成 atoms/cm2 的表面濃度單位。表面膜層的分解可以用手動 (Manual) 滴酸的方式,或是以自動化機器輔助 (VPD) 來進行,其中手動的方式亦稱為滾珠法、液滴走查法、直接酸液液滴滴覆分解法 (Direct Acid Droplet Decomposition, DADD)、液相分解-液滴收集法 (LPD-DC) 等不同名稱。
至於 VPD 系統,則如前段 VPD-TXRF 段落所述,飽和氫氟酸蒸氣導入與親水性的氧化矽層反應後,裸露的疏水性晶圓表面會使額外使用的掃描溶液 (scanning solution) 易於進行表面液滴的滾動與收集,掃描溶液的成分會因不同實驗有所差異,但通常會包含可幫助 Cu 回收率提高的雙氧水。而過量的氫氟酸蒸氣和另外加入的氧化劑,例如硝酸或雙氧水,可促使氧化矽基質形成揮發性的 SiF4 氣體,減低了大量 Si 基質可能在 ICP-MS 測定中造成的基質干擾或是複合離子干擾,例如 47Ti(28Si19F)、68Zn(40Ar28Si)、及 44Ca(28Si16O)。但由於是以氣體的方式進行表面氧化層的處理,膜層的厚度會影響暴露時間的長短,通常原生氧化層 (1.5 – 3.0 nm) 會需要 20-30 分鐘,若是 10 nm 以上的氧化層則可能會需要 3-12 小時的暴露時間;而手動的前處理方式,可直接以增加氫氟酸用量來減少整體薄膜蝕刻時間。
VPD 系統通常具備機器手臂來處理樣品,避免人為處理樣品過程中可能的污染導入,其機台內部潔淨度通常為 Class 1 環境,雖然可有效降低測定的背景值和偵測極限,但也因此使得機台建置成本偏高。手動的滾珠法雖然較容易有額外污染的導入,但因為簡單、便宜、快速且彈性較高,較廣被實驗室採用。
目前 ICP-MS 搭配滾珠法或 VPD 已是多年來被應用於晶圓表面金屬污染檢測的手法,但對於部分的檢測需求仍會面臨尚待解決的問題。舉例來說,非矽晶圓如砷化鎵及氮化鎵晶圓,或作為載體的陶瓷、藍寶石、玻璃及石英等晶圓片,或是矽晶圓但表層非氧化矽 (SiOx) 或氮化矽 (SiNx) 的樣品,抑或是如多晶矽 (Poly-Si)、磊晶矽、矽化鎢 (SiW) 和鈦 (Ti) 等薄膜成份分析的適用性、貴重金屬 (Pd, Au, Pt 及 Ru 等) 檢測需求的條件最適化可能、以及具 pattern 晶圓和對晶圓邊際 (Edge)、側邊 (bevel) 檢測需求的不適用性[8]。
矽晶圓樣品的前處理方式多以酸液進行表面薄膜蝕刻,高濃度酸液可產生劇烈反應,但也有侵蝕底層晶圓的顧慮;若酸液濃度太低,則可能無法剝蝕足夠深度。不同厚度、不同材質特性的晶圓,如何透過不同的酸液及手法的選擇,達成金屬成份檢測的目標? |
目前進行矽晶圓表面金屬污染檢測的樣品,絕大部分還是以表層為原生 (native) 或長成 (chemical grown and thermal grown) 的氧化矽薄膜或氮化矽薄膜的矽晶圓為主。此類矽晶圓樣品可用前述手動方式或 VPD 機台進行前處理,雖然較厚的薄膜需要增加用酸量和反應時間,但薄膜蝕刻完畢後呈現的疏水性質可有助於判斷是否終止蝕刻;對於親水性的晶圓表面,便無法以此疏水現象來進行薄膜蝕刻終點的判斷。更甚者,部分如砷化鎵或是氮化鎵晶圓在含氫氟酸的酸液系統下,底材也會被緩慢的溶解 / 溶離,前處理時間的加長會造成對應底材溶出的增加,雖然高純度晶圓對金屬污染的增加有限,但溶出的底材成分還是有機會在檢測設備中以質譜干擾或非質譜干擾的效應影響檢測數據。
若考量使用稀酸為萃取溶劑,雖然可避開底材溶解的狀況,但也因此可能無法有效地將污染物由晶圓表面溶解 / 移除。透過文獻對於不同酸液在不同 PH 值與氧化還原電位下對 GaN 晶圓表面的清洗效果探討,顯示出低 PH 值和高氧化還原電位的清洗溶劑,有助於減少 GaN 表面的金屬污染[9]。此部分的探討類似其他文獻中對於晶圓表面 Cu 元素清洗效率的探討,未來在非矽晶圓表面金屬元素的清洗、移除或濃度監測時,幫助進一步了解晶圓材質特性及待測物的氧化還原電位,以及清洗、收集溶液的 PH 值會有助於目標的達成。此部分的實驗設計和驗證,包括對於樣品背景資訊的瞭解,及實驗室是否有合適檢測設備可配合,可以預期將有一定程度的困難度。另外少數作為載體的陶瓷、玻璃、藍寶石晶圓等,考量晶圓的回收使用,無法以含氫氟酸溶液進行樣品處理,僅能以稀釋後的硝酸溶液進行表面的污染物收集。
部分以單純氫氟酸無法溶解的薄膜,如 Poly-Si 薄膜,雖可以考量以含硝酸與氫氟酸混酸對薄膜進行氧化與分解,但較高濃度的酸液除了反應劇烈外,也有進一步蝕刻到底層晶圓的顧慮;若酸液濃度太低,則可能無法剝蝕足夠深度,因此難以用手動方式進行此類薄膜的污染檢測。在 VPD 機台中有提供 bulk etching option 的功能,可以同時導入臭氧 (ozone) 和氫氟酸,在蝕刻的同時一邊進行成份測定,達到對 Poly-Si 中金屬成分檢測的需求。文獻中指出,以 Bulk etching option 方式進行分析的樣品表面,較容易會呈現出明顯的粗糙度及親水性,使懸於掃描噴嘴 (scanning nozzle) 前端的掃描溶液容易因此流出[10]。
具 pattern 的矽晶圓由於製程過程中光阻的使用與殘留,有可能使得使用的酸液被限制於 pattern 內,除了會造成酸液回收率低落或無法回收的可能外,酸液難以在晶圓表面流暢地滾動也會導致各別位置的蝕刻時間與深度有所差異。此類晶圓的檢測目前還沒有較佳的解決方案,或許可考量浸泡在酸槽中,但預期會有晶背的貢獻;或以大量酸液將測試面整面覆蓋的手法進行,但卻會因此導入很高的稀釋比率,進而提高未檢出 (Not detectable, ND) 的機率。 |
wafer 表面 pattern 對滴覆液滴的影響,液滴受 pattern 限制住其液體的擴散和滾動的狀況。 |
上述兩種不同的樣品檢測需求,均較難以 VPD-ICP-MS 或 LPD-DC-ICP-MS 達成,或許可評估以 TXRF 直接進行樣品分析,雖然仍會面臨到偵測極限偏高的問題,但可避開酸液成份的選擇與前處理時間的探討。
在特殊待測元素的檢測上,主要考量的是貴重金屬的檢測。對於銥 (Ir)、釕 (Ru)、鈀 (Pd)、金 (Au) 及鉑 (Pt) 等貴重金屬待測物的前處理,須先使用 HF 酸液使矽晶圓表面成為疏水性,後再導入包含硝酸及鹽酸,類似於王水 (Aqua Regia) 配方的酸液為掃描溶液,才能提高待測物的回收率。但不同貴重金屬元素對於鹽酸及硝酸的最佳使用濃度不同,其回收率普遍落在 20-80% 間[10-11],參考文獻中以類似的取樣手法,對於 Au、Pd、Pt 及 Ag 的測定可得到 74-98% 的回收結果[12]。
對於晶圓邊際 (Edge) 及側邊 (Bevel) 的測定需求,主要用來評估晶圓在晶舟盒中接觸的區域所導入的污染程度,若可以準確的評估污染的分佈區域,就可以提高晶圓表面可使用的區域比例,但在沒有特殊工具配合時,ICP-MS 是難以對此兩區域進行檢測的[12]。雖然實驗室可以根據需求,考量在一 PFA 材質物件表面刻畫出一個特定深度的溝槽,限制只有離邊緣一定距離可浸泡至溝槽內的酸液,來進行特定位置的取樣,但即便是借助這類自行設計的工具進行前處理,仍然會因為取樣面積較小而限制了可取得的待測物絕對量。針對此兩位置的污染評估,以 TXRF 進行定點檢測或許反而是較直接、簡單的儀器選擇[13]。
在半導體製程中,微量的汙染物即有可能導致元件、晶圓或最終電子元件的腐蝕、侵蝕、電子遷移或短路。為了最大限度的減少晶圓表面汙染可能造成的缺陷,除了精準控制製程步驟及環境條件,金屬汙染檢測是確保達到最高良率不可或缺的分析步驟。 |
綜合以上所述,晶圓表面的金屬污染檢測可以協助評估晶圓經過某一製程、特定機台或是其所有製程歷程的金屬污染貢獻,目前 VPD-TXRF、VPD-ICP-MS 或是 LPD-DC-ICP-MS 在針對 8 吋及 12 吋晶圓進行檢測時,皆有機會滿足 108-1010 atoms/cm2 的檢測需求,部分元素甚至可接近 107 atoms/cm2 或更低的程度。
其中 TXRF 可滿足定點檢測的需求,而且不需進行特別的樣品前處理,除原本低質量數元素不適用之外,偵測極限也普遍落在1010 atoms/cm2 的程度。對樣品的非破壞性,使同一樣品有機會進行重複檢測與驗證,因此常被用於產線的線上監測設備。若進一步搭配 VPD 進行樣品前處理,雖然會喪失原有的定點檢測能力,但偵測極限可以提升到108-109 atoms/cm2,滿足現下金屬表面金屬檢測需求。
機台普遍度較高且偵測能力較佳的 ICP-MS,可針對 TXRF 難以檢測的低質量數元素進行測定,但因其無法如同表面分析技術般,直接對晶圓表面污染進行檢測,必須以酸液溶解破壞表層的氧化矽或氮化矽薄膜後,才能進行檢測,因此在後續面臨其他材質的晶圓樣品,或是特殊的薄膜樣品時,酸液的配方與適用性仍是需要持續討論的課題。
Reference
[1] Jennifer A.S, Lindsey H.H, (1995) TXRF Analysis of SC-1 Treated Silicon Wafers. J. Elecchem 142; 1238-1242.
[2] Yamagami M, Ikeshita A, Onizuka Y, Kojima S, Yamada T, (2003) Development of Vapor Phase Decomposition-Total-Reflection X-ray Fluorescence Spectrometer, Spectrochimica Acta Part B 58; 2079-2084.
[3] Takahara H, Mori Y, Shimazaki A, Gohshi Y, (2010) Method and Mechanism of Vapor Phase Treatment-Total Reflection X-ray Fluoroscence for Trace Element Analysis on Silicon Wafer Surface. Spectrochimica Acta Part B. 65; 1022-1028.
[4] Takaha H, Mori Y, Shibata H, Shimazaki A, Shabani M.B, Yamagami M, Yabumoto N, Nishihagi K, and Gohshi Y, (2013) Vapor Phase Treatment-Total Reflection X-rray Fluoroscence for Trace Elemental Analysis of Silicon Wafer Surface. Spectrochimica Acta Part B. 90; 72-86.
[5] Baur K, Brennan S, Pianetta P, Opila R, (2002) Looking at trace impurities on silicon wafers with synchrotron radiation. Analysis Chemistry 1:609A-616A.
[6] Danel A, Lardin D, Giroud C, Tardif F, (2003) Contribution for the Optimization of the Vapor Phase Decomposition Technique. Materials Science and Engineering B 102; 213-217.
[7] Laszlo F, Siegfried P, Ludwig K, Peter W, Christina S, (1999) Novel Method of TXRF Analysis for Silicon Wafer Surface Inspection. Fresenius J Anal Chem 363; 98-102.
[8] Fontaine H, lardine T. (2013) Quantitative Analysis of the Metallic Contamination on GaAs and InP Wafers by TXRF and ICPMS Techniques, ECS Transaction 58; 327-335.
[9] Nagao N, Nakamura K, Teramoto A, Shirai Y, Imaizumi F, Suwa T, Sugaw S, Ohmi T, (2015) Surface Metal Cleaning of GaN Surface Based on Redox Potential of Cleaning Solution. ECS Translocation 66; 11-21.
[10] Ichikawa M, Kishi Y, Ichinose T, Kawabata K, (2021) Analysis of Metallic Impurities in Si Wafers Using Fully Automated VPD-ICP-MS. PerkinElmer Application Note 1-6 .
[11] Devita M, Fontaine H, Drogue N, Mathiot D, Enyedi V, Lartin D, (2015) Collection Effficiency of Nobel Metallic Contaminants on Si Wafers HF-Aqua Regia Mixtures for VPD-DC ICPMS Analysis. Solid State Phnomena 219: 268-271.
[12] Scott A, Meredith B, (2010) Monitoring Wafer Cleanliness and Metal Contamination via VPD ICP-MS: Case Study for Next Generation Requirements. Microelectronic Engineering 87: 1701-1705.
[13] Hiroshi K, Motoyuki Y, Joseph F, Liyong S, (2009) Detection of Metal Contamination on Silicon Wafer Backside and Edge by New TXRF Methods. AIP Conference Proceedings 1173; 67-71.
